	4. Strumenti di trasformazione

Lo strumento di trasformazione 3D permette di cambiare la prospettiva di un livello e di spostarlo nello spazio 3D. È possibile impostare un punto di fuga, e poi ruotare il livello lungo gli assi X, Y e Z.

Offre la solita finestra di dialogo delle opzioni sotto il pannello strumenti e una finestra di dialogo di impostazioni sull'area di disegno.

4.9.1. Attivazione dello strumento

Ci sono diverse possibilità per attivare lo strumento:

Dal menu immagine: Strumenti → Trasformazione → Trasformazione 3D
Lo strumento può essere richiamato anche facendo clic sull'icona dello strumento nel pannello strumenti:
o usando la combinazione di tasti Maiusc+W.

4.9.2. Opzioni

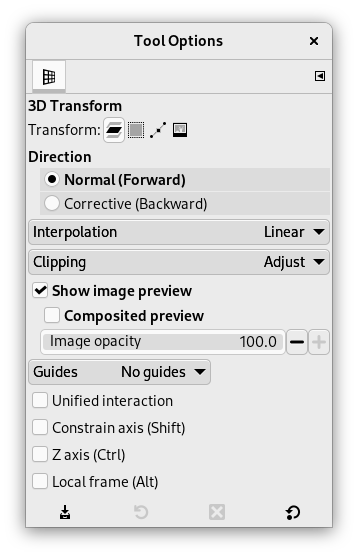

Figura 14.145. Opzioni dello strumento di trasformazione 3D

Le opzioni disponibili dello strumento sono accessibili facendo doppio clic sull'icona dello strumento di trasformazione unificata:

Opzioni condivise

	Nota
	Consultare Sezione 4.1, «Funzioni comuni» per una descrizione delle opzioni dello strumento che si applicano a molti se non tutti gli strumenti di trasformazione: Transform Direction Interpolation Clipping Direction Composited preview Guides

Interazione unificata

Questa opzione permette lo spostamento del punto di fuga, come anche del pan e della rotazione senza commutazione tra schede sulla finestra di dialogo delle impostazioni sulla superficie.

Blocco asse (Maiusc)

Quando si preme Maiusc, l'asse della trasformazione corrente diventa fisso nell'anteprima.

Asse Z (Ctrl)

Quando si preme Ctrl, la trasformazione viene effettuata attorno all'asse Z.

Quadro locale (Alt)

Questa opzione permette di controllare la trasformazione nel quadro locale del livello di riferimento (il livello corrente), invece di quello globale (tutti i livelli).
